Замена ремня ГРМ и генератора на Газели Бизнес и Next

Свист под капотом или трещины на ремне - повод не тянуть с заменой. Показываем, где у Газели ремень, а где цепь, как подобрать деталь под свой мотор, какой нужен инструмент и как поменять ремень генератора и ГРМ, ничего не сбив по меткам.

Ремни ГРМ и генератора на Газели изнашиваются постепенно, и если вовремя не заметить трещины или свист при запуске двигателя, дело может кончиться обрывом прямо в дороге. Разберём, как поменять ремень на Газели Бизнес и Next своими руками: какие бывают ремни и ролики, как правильно снять и натянуть новый ремень, на что обратить внимание при работе с генератором, натяжителем и шкивами. Вы поймёте, когда замену реально сделать самостоятельно, а когда лучше довериться сервису, и как не ошибиться с выбором детали под свой мотор.

Если по ходу станет ясно, что деталь пора обновить, подобрать ремень на Газель под свой двигатель можно прямо в каталоге по VIN.

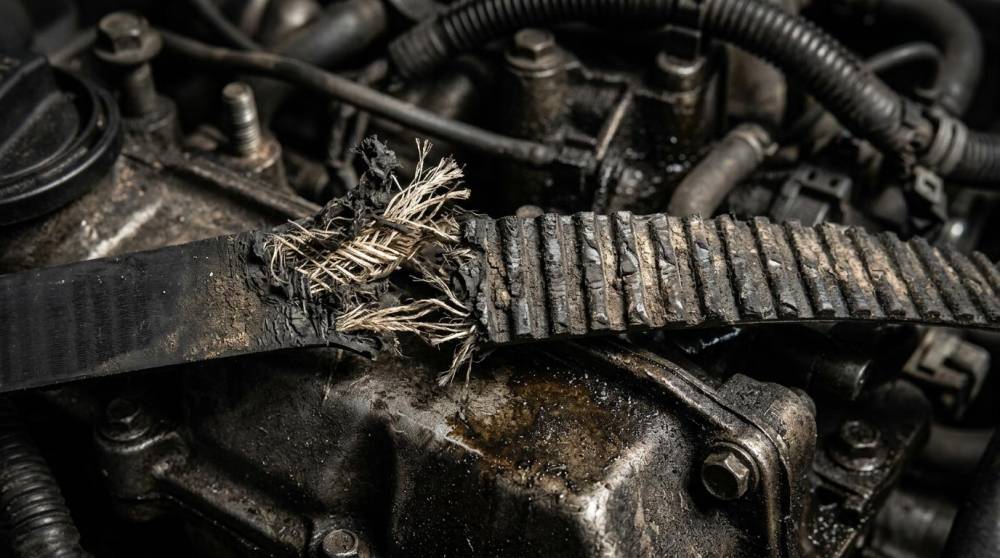

Зачем следить за ремнями и что будет при обрыве

Ремень - это привод, который напрямую влияет на стабильность работы двигателя и питание бортовой сети. На Газели один приводит в движение генератор, отвечающий за зарядку аккумулятора и напряжение в системе зажигания, другой синхронизирует механизм газораспределения. Пока привод в хорошем состоянии, мотор работает ровно, но по мере износа резина трескается, расслаивается и начинает проскальзывать под нагрузкой.

Основные причины замены - естественный износ по пробегу, растрескивание от перегрева и потеря натяжения. Игнорировать это опасно, потому что последствия обрыва зависят от того, какой привод пострадал:

• Обрыв ремня генератора - пропадает зарядка, машина едет на остатке заряда аккумулятора, растёт риск заглохнуть в дороге, страдает электрика.
• Обрыв ремня привода газораспределения - самый тяжёлый сценарий: на многих моторах клапаны встречаются с поршнями, что грозит дорогим ремонтом головки блока.
• Проскальзывание изношенного ремня - перегрев, свист, нестабильное напряжение и постепенный выход из строя навесного оборудования.

Именно поэтому за состоянием привода следят по регламенту и не тянут с обслуживанием: своевременный осмотр обходится в разы дешевле, чем последствия обрыва в пути.

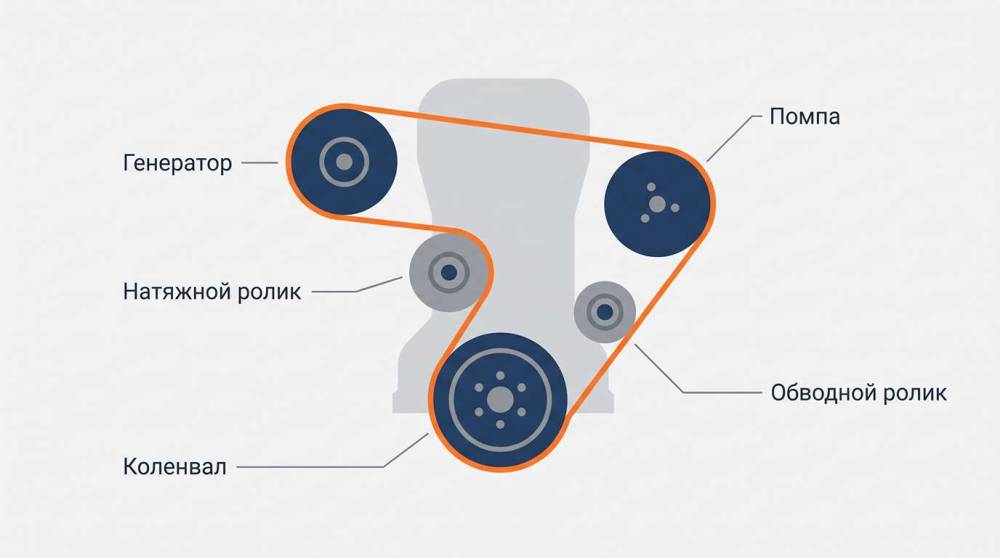

Устройство ременного привода на Газели

На большинстве двигателей Газели используется поликлиновой приводной ремень - плоская лента с продольными рёбрами на внутренней стороне, которые ложатся в ручьи шкивов. Такой ремень привода передаёт вращение от шкива коленчатого вала на несколько агрегатов сразу, поэтому число ручьёв и длина подбираются строго под конкретную комплектацию мотора. Именно от того, какие узлы навешаны на двигатель, зависит, какой профиль и размер вам нужен.

Ремень привода вспомогательных агрегатов огибает шкивы всех потребителей, установленных на моторе. В зависимости от модификации в контур входят:

• Шкив генератора - зарядка бортовой сети и питание электрики.
• Шкив водяного насоса (помпы) - циркуляция охлаждающей жидкости, если помпа приводится этим же ремнём.
• Шкив насоса гидроусилителя - привод рулевого управления через насос ГУР.
• Шкив компрессора кондиционера - на машинах с климатической установкой.
• Натяжной и обводные ролики - задают охват и рабочее натяжение ремня.

На части моторов один поликлиновой ремень генератора и водяного насоса обслуживает сразу оба агрегата, на других контур разнесён иначе - конкретная схема зависит от типа двигателя и года выпуска. Отдельно от этого приводного контура работает ремень газораспределения, синхронизирующий коленвал и распредвал. Поскольку компоновка на Бизнес и Next отличается, точный профиль, длину и число ручьёв всегда уточняйте по VIN и каталогу под свой конкретный агрегат, а не по внешнему сходству старой ленты.

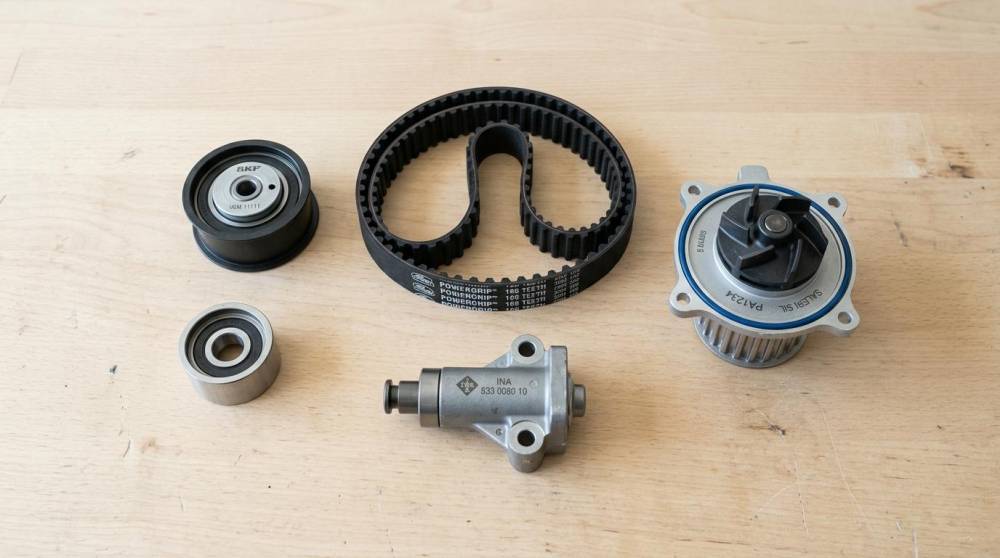

Ролики, натяжитель, помпа - что меняется в комплекте

Опытные механики советуют не ограничиваться одной лентой: замена роликов и натяжителя вместе с ней избавляет от повторной разборки уже через короткий срок. Все эти детали работают в одном контуре и изнашиваются примерно одновременно, поэтому логичнее обслужить узел целиком, чем возвращаться к нему по частям.

Что имеет смысл ставить в комплекте:

• Натяжной и обводной ролики - в них сидят подшипники, которые со временем начинают гудеть и люфтить. Изношенный ролик перекашивает ремень и быстро её убивает.
• Автоматический натяжитель ремня - если на моторе стоит автоматический натяжитель, он теряет усилие пружины и перестаёт держать нужное натяжение, из-за чего появляется проскальзывание и свист.
• Новый ремень - старую ленту после снятия обратно не ставят, даже если она визуально цела: посадка на новые ролики должна быть свежей.

Отдельная тема - водяная помпа. На двигателях, где насос охлаждающей жидкости приводится тем же ремнём, до него добираются в ходе тех же работ. Если помпа уже отходила большой пробег, разумно сделать замену помпы заодно - снять её повторно позже будет стоить примерно тех же трудозатрат. При установке нового насоса меняют прокладку под крышкой и проверяют состояние патрубков.

Конкретный состав комплекта - число роликов, тип натяжителя, необходимость трогать помпу - зависит от типа мотора и модификации, поэтому уточняйте позиции по VIN и каталогу под свой автомобиль.

Ремень или цепь: разница по двигателям Бизнес и Next

Прежде чем покупать запчасти, важно понять, чем именно приводится газораспределение на вашем моторе, потому что на Газели встречаются принципиально разные схемы. От этого зависит, есть ли вообще предмет для замены и что именно искать.

По типу привода газораспределения двигатели делятся так:

• Бензиновые УМЗ и ЗМЗ (EvoTech и более ранние) - газораспределение здесь приводится цепью, а не ремнём. Ремень на таком моторе обслуживает только навесное оборудование, то есть привод генератора и других агрегатов.
• Дизельный Cummins ISF - на Газель Некст двигатель Камминз ставится массово, и газораспределение у него цепное. Ременный контур отвечает за навесные агрегаты, отдельного ремня газораспределения тут нет.

Практический вывод простой: на большинстве современных Бизнес и Next газораспределение ходит на цепи, а поменять ремень на Газели Бизнес чаще всего означает заменить именно приводной ремень навесного оборудования, а не ГРМ. Цепь - ресурс на большой пробег, и трогают её только при появлении характерного шума или растяжения, что относится уже к другому виду работ.

Поскольку под маркой Газель, Соболь и Валдай встречаются разные силовые агрегаты - бензиновые и дизельные, ремень этого двигателя и сам тип привода уточняйте по VIN и каталогу. Это исключит покупку ненужной детали и подскажет реальный объём предстоящей работы.

Признаки износа: когда пора менять

Приводной ремень редко рвётся внезапно - обычно он заранее подаёт сигналы, которые несложно заметить при регулярном контроле. Стоит взять за правило периодический визуальный осмотр состояния ремня: достаточно посветить фонариком на его рабочую поверхность и края, чтобы поймать неисправность на ранней стадии.

На износ и необходимость замены указывают такие признаки:

• Трещины и расслоения - поперечные трещинки по рёбрам, растрескивание и расслоение резины, обтрёпанные края. Мелкие сколы по краям тоже говорят, что ресурс на исходе.
• Характерный свист - если ремень начинает свистеть на холодном пуске утром или на морозе, а также при резком наборе оборотов, это типичный признак проскальзывания.
• Ослабление натяжения - когда ремень ослабнет, он провиснет, начинает проскальзывать в ручьях и хуже крутит генератор, из-за чего может падать зарядка.
• Следы масла и загрязнений - потёки масла или антифриза на ремне разрушают резину, поэтому замасленный ремень меняют вместе с устранением причины течи.
• Следы перекоса - блестящие боковины, слетевшие или соскакивающие с ручья витки указывают на проблему с роликами или натяжением.

Отдельно проверяйте тугое или, наоборот, слишком слабое натяжение рукой: правильно натянутый ремень проворачивается с усилием и не болтается. Если хотя бы один из признаков проявился, тянуть не стоит - изношенную ленту дешевле поменять планово, чем разбираться с последствиями обрыва в дороге.

Как выбрать ремень под свою Газель

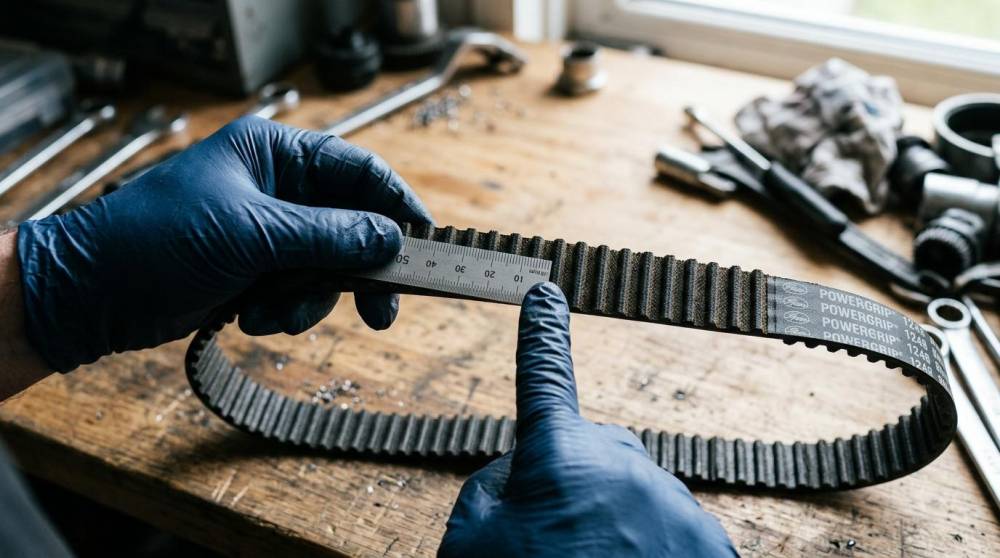

Правильный подбор начинается не с бренда, а с точного соответствия детали вашему мотору. Приводной ремень маркируется по профилю и длине - например, обозначение вида 8рк2190 говорит о числе рёбер и размере в миллиметрах. Ошибка в этих цифрах приводит к тому, что ремень либо не встанет, либо будет работать с перекосом, поэтому маркировку сверяют по VIN и каталогу под конкретную Газель, а не по памяти.

Когда типоразмер определён, выбирают между оригиналом и аналогом. Оба варианта рабочие, если это качественное изделие проверенного производителя:

• Оригинал - гарантированная применимость и заводская комплектация, но обычно выше цена.
• Аналог известных брендов (Bosch, Gates, ContiTech, Hanse) - при равном типоразмере не уступает по ресурсу и часто доступнее по деньгам.

На что смотреть при покупке запчасти:

• Совпадение маркировки с рекомендованной для вашего двигателя - это главный критерий.
• Репутация производителя - у безымянных дешёвых резина быстрее трескается и расслаивается.
• Наличие сопутствующих деталей - ремень, который меняется вместе с роликами и натяжителем, разумно брать одним комплектом того же уровня качества.
• Состояние упаковки и самой запчасти - без заломов, трещин и следов хранения на солнце.

Если сомневаетесь в типоразмере или комплектации, сверяйтесь с каталогом по VIN или уточняйте у продавца применимость к своей модели - это надёжнее, чем ориентироваться на внешнее сходство со старой деталью. Правильно подобранный ремень отработает полный ресурс и не создаст проблем с зарядкой от генератора.

Что понадобится для замены

Перед началом работ есть смысл собрать всё необходимое заранее, чтобы не бегать за недостающим ключом с провёрнутым узлом. Комплект зависит от мотора, но базовый набор для снятия и установки ремня примерно одинаков. Не лишним будет открыть руководство по ремонту Газель под ваш двигатель - там указана схема обхода ремня и точки крепления натяжителя.

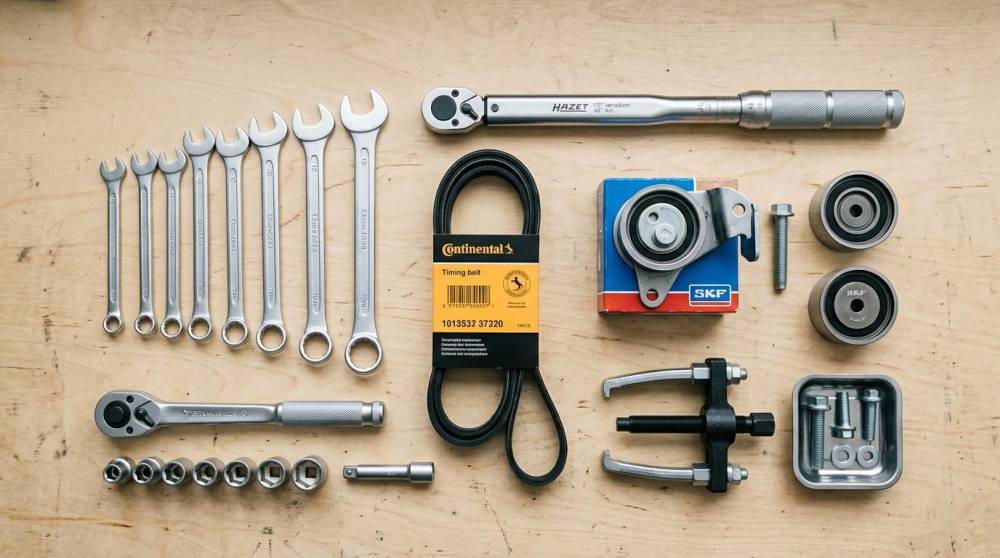

Из инструмента понадобится:

• Набор рожковых и накидных ключей, головки с трещоткой и воротком - под болты крепления натяжителя и роликов.
• Монтировка или монтажка - помогает сдвинуть натяжитель и завести ремень на шкив.
• Отвёртка и съёмник - если придётся снимать защиту или шкив для доступа.
• Динамометрический ключ - чтобы затянуть крепёж рекомендованным моментом, а не на глаз.
• Перчатки и ветошь - руки в подкапотном пространстве быстро пачкаются.

Из расходников держите под рукой то, что логично обновить заодно:

• Сам ремень и, при совмещённой замене, ролики с натяжителем.
• Охлаждающую жидкость (антифриз) - если в ходе работ вскрывается система охлаждения или снимается помпа.
• Прокладку помпы, если решено менять насос.
• Воздушный фильтр и моторное масло - раз уж машина на обслуживании, разумно закрыть мелочи одним заездом.

Отдельно про подготовку: работайте на остывшем двигателе, обесточьте бортовую сеть, сняв клемму с аккумулятора, и зафиксируйте машину от скатывания. Это исключит случайный пуск и ожоги о горячие детали.

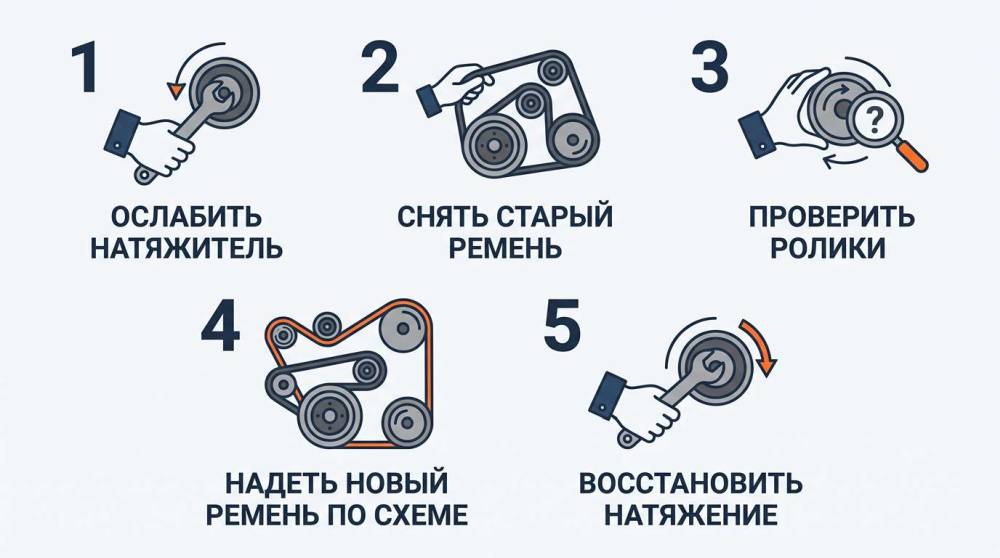

Замена ремня генератора: пошагово

Сама по себе замена ремня генератора на исправном узле - работа посильная в гараже, если действовать по порядку и не торопиться. Ниже общая последовательность; конкретика по расположению натяжителя и типу привода зависит от мотора, поэтому по ходу сверяйтесь с руководством под свой двигатель. Например, замена ремня генератора Газель Некст Камминз отличается компоновкой от бензиновых версий, хотя логика та же.

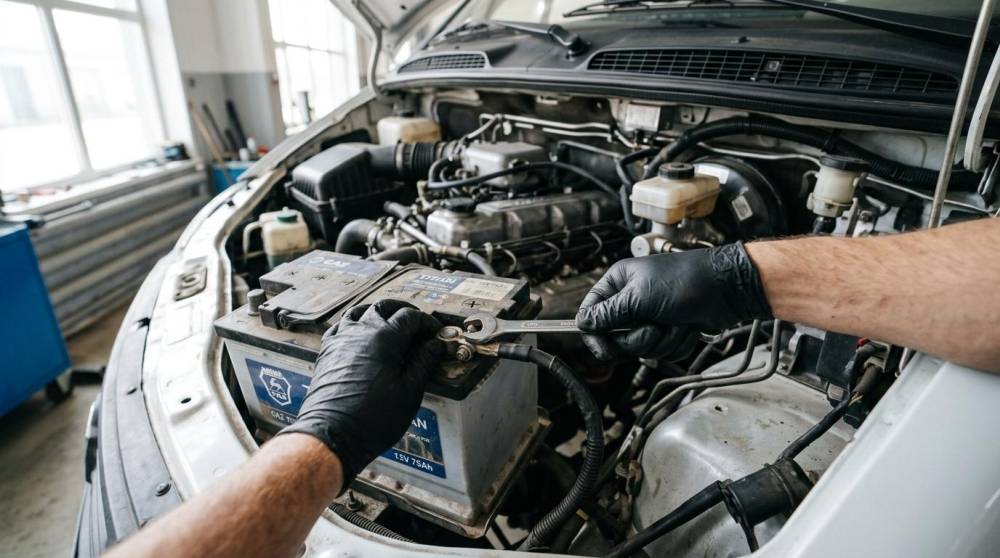

1. Подготовка. Откройте капот, дайте мотору остыть и снимите минусовую клемму аккумулятора, чтобы обесточить бортовую сеть.
2. Снятие натяжения. Определите тип натяжного механизма. Автоматический натяжитель поверните ключом за квадрат или болт, сжав пружину, чтобы ослабить натяжение ремня. При ручной регулировке ослабьте болт крепления генератора и стяжной болт регулировочной планки.
3. Снятие старого ремня. Удерживая натяжитель в отжатом положении, аккуратно снимите старый ремень со шкивов - сначала с самого труднодоступного, затем с остальных. При тугой посадке подденьте ленту, не прилагая грубого усилия к краям.
4. Проверка сопутствующих узлов. Прокрутите рукой ролики и шкив генератора: нет ли люфта, гула и заеданий. Если что-то настораживает, замену этих деталей логично совместить с текущей работой.
5. Установка нового ремня. Сверьтесь со схемой обхода и наденьте новый ремень на шкивы, оставив напоследок натяжной элемент. Проследите, чтобы рёбра ремня точно легли в ручьи каждого шкива, без перекоса и соскока.
6. Натяжение. Для автоматического механизма плавно отпустите натяжитель - он сам выберет усилие. При ручной схеме отрегулируйте натяжение ремня привода агрегатов монтировкой и затяните крепёж.

Правильное натяжение проверяют на холодном моторе: ремень должен прогибаться посередине между шкивами генератора и коленвала на небольшую величину под нажимом пальца. Перетянутый ремень грузит подшипники генератора и помпы, слабый - проскальзывает и свистит, поэтому ремень не должен быть перетянут, но и болтаться не должен. Точное усилие и момент затяжки болтов берите из руководства по своему двигателю - на глаз эти значения не выставляют.

После сборки верните клемму на место, запустите мотор и на холостых понаблюдайте за поведением ленты: она должна идти ровно по центру шкивов, без свиста, биения и увода к краю. Если ремень ведёт в сторону, заглушите двигатель и перепроверьте посадку на шкивах.

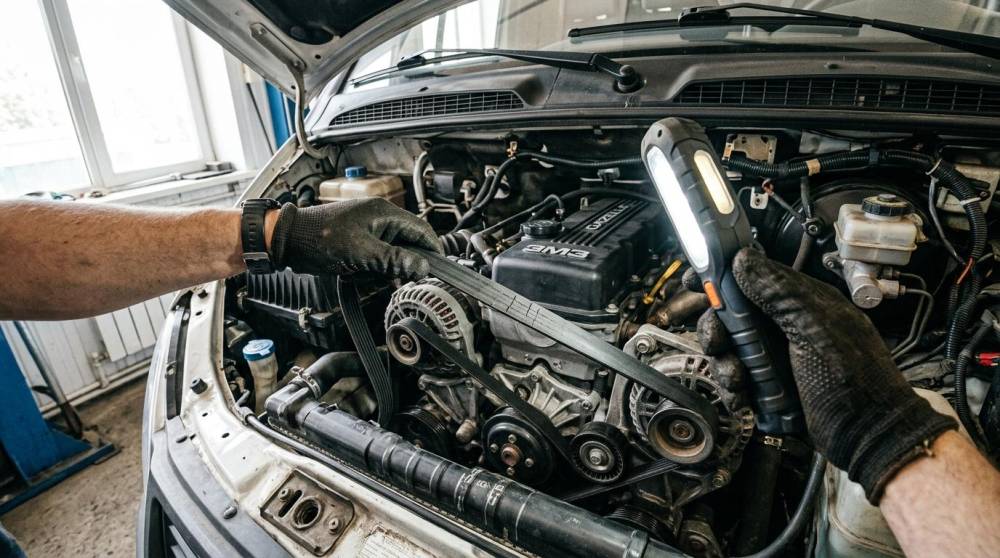

Как проверить результат

После установки нельзя сразу закрывать капот и уезжать - сначала убедитесь, что всё встало правильно. Часть проверок делается ещё до пуска, на заглушенном моторе, часть - уже на работающем.

Контроль на неработающем двигателе:

• Прогиб ремня. Проверьте прогиб ремня посередине пролёта нажатием пальца: слишком слабый провис и чрезмерно тугая посадка одинаково плохи.
• Посадка на шкивах. Пройдитесь взглядом по всему ремню - каждое ребро или зуб должны сидеть в ручьях, край ремня не должен свисать за пределы шкива.

Контроль после запуска двигателя:

• Звук. Заведите мотор и послушайте на холостых: посторонний свист, вой или писк говорят о неверном натяжении или проблемном ролике.
• Поведение ленты. Смотрите, как ремень идёт по шкивам - ровно, по центру, без биения и увода к краю. Виляние указывает на перекос или люфт ролика.
• Температура и зарядка. Дайте мотору поработать, проследите за зарядкой по панели и убедитесь, что нет перегрева - если помпа приводится этим же ремнём, важна нормальная циркуляция охлаждающей жидкости системы охлаждения.

Финальную проверку сделайте после короткой поездки: заглушите мотор, осмотрите все ещё раз на отсутствие свежих следов износа и подтёков. На автоматическом натяжителе усилие выставляется само, а там, где ремень регулируется вручную, при необходимости подтяните натяжение и законтрите крепёж.

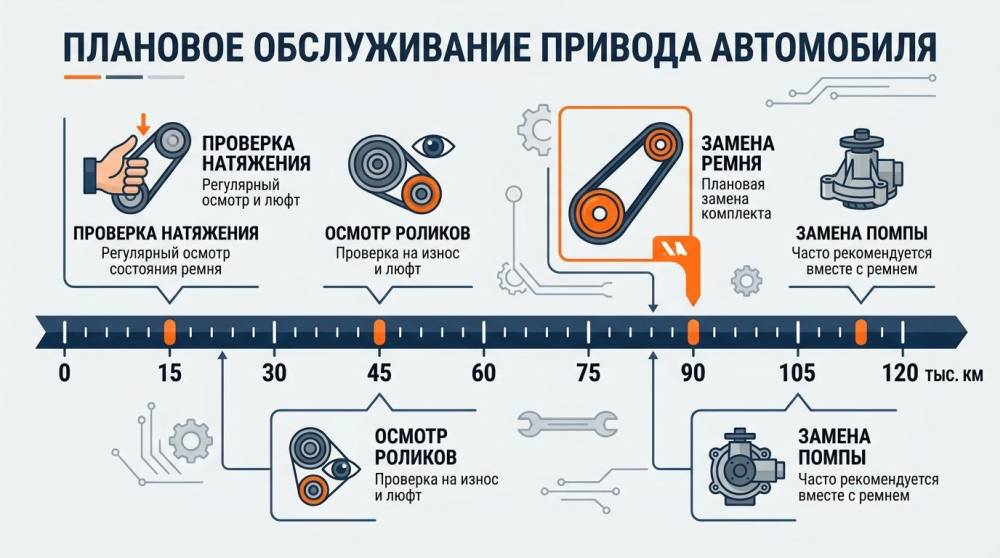

Регламент замены и обслуживание

Приводной ремень - расходник с ограниченным сроком службы, поэтому её меняют планово, не дожидаясь разрушения. Точный интервал под ваш мотор указан в сервисной книжке, и ориентироваться стоит именно на него, а не на общие цифры. Практическое правило простое: наступил регламентный пробег или срок в годах - лента подлежит замене, даже если внешне выглядит целой, потому что резина стареет и по времени тоже.

Чтобы деталь отходила заявленный ресурс, придерживайтесь нескольких принципов планового обслуживания:

• Меняйте комплектом. Вместе с лентой обновляйте ролик и натяжитель - изношенный подшипник быстро убивает даже новую резину, а повторная разборка ради одной детали невыгодна.
• Включайте осмотр в регулярное ТО. При каждом плановом обслуживании и замене масла заодно оценивайте состояние привода визуально - это не требует разборки.
• Следите за сопутствующими системами. Контролируйте уровень масла и отсутствие подтёков антифриза на ремень: течь ускоряет старение резины в разы.
• Учитывайте условия эксплуатации. Постоянная работа с полной загрузкой, пыль и перепады температур сокращают срок службы, поэтому в тяжёлых режимах диагностику проводят чаще.

Минимальный разумный подход - осматривать привод при каждом ТО и заранее держать в запасе комплект под свой двигатель. Тогда плановая замена ремня займёт один заезд в гараж и не превратится в аварийный ремонт на обочине.

Частые ошибки и техника безопасности

Большинство проблем после самостоятельной работы связано не со сложностью операции, а с невнимательностью и спешкой. Разберём типичные промахи, из-за которых новая деталь ходит недолго или мотор получает урон.

Частые ошибки при замене:

• Старый ролик под новый ремень. Экономия на ролике и натяжителе бессмысленна: изношенный подшипник даёт перекос и быстро изнашивает свежую резину. Меняйте их в комплекте.
• Неверное натяжение. Перетянутый ремень должен быть натянут в меру - излишне тугое натяжение грузит подшипники генератора и помпы, а слабое вызывает проскальзывание и свист.
• Грубый монтаж. Не заводите ленту на шкив рывком через край, поддевая острым - так рвутся нити корда. Аккуратно снимать и надевать нужно без перекоса, чтобы удобнее было проследить посадку в ручьях.
• Игнорирование схемы обхода. Установка не по заводской траектории приводит к тому, что лента идёт с перекосом и слетает.

Правила безопасности, о которых нельзя забывать:

• Работайте только на остывшем и заглушенном моторе - никаких манипуляций с приводом на заведённом двигателе.
• Перед началом снимите минусовую клемму аккумулятора, чтобы исключить случайный пуск стартера.
• Зафиксируйте машину от скатывания и, если нужно, выньте ключ из замка зажигания.
• Убирайте инструмент из подкапотного пространства до пробного пуска - забытый ключ на шкиве опасен.

Если на каком-то шаге появляются сомнения - особенно при работе с метками фаз, - разумнее прерваться и обратиться в сервис, чем рисковать встречей клапанов с поршнями.
