Поиски источника энергии: всё, что вы хотели знать о блоках питания

Если речь идет о стандартном настольном компьютере (так называемомдесктопе илибашне), то найти блок питания довольно просто. Это увесистая металлическая коробка, из которой выходит толстый жгут проводов, расходящихся по всему системному блоку. На

Представьте сцену из техно-триллера: вы нажимаете заветную кнопку включения на своем компьютере, а в ответ тишина. Ни жужжания вентиляторов, ни радостного писка POST-сигнала. Паника? Возможно. Но прежде чем судорожно искать в сети новый ПК или просматривать каталоги на https://radaelectron.ru, давайте проведем небольшое расследование. Очень часто виновником такого молчаливого протеста становится скромный, но критически важный компонент блок питания (БП). Этот невидимый герой, спрятанный в недрах системного блока, отвечает за то, чтобы каждый компонент вашего цифрового друга получил свою порцию живительной энергии. Сегодня мы отправимся на его поиски, разберемся, где он обитает в разных устройствах, и научимся выбирать ему достойную замену.

Анатомия системного блока: классическое расположение БП

Если речь идет о стандартном настольном компьютере (так называемомдесктопе илибашне), то найти блок питания довольно просто. Это увесистая металлическая коробка, из которой выходит толстый жгут проводов, расходящихся по всему системному блоку. На задней стенке корпуса вы увидите место, куда подключается силовой кабель от розетки, и, как правило, кнопку-тумблер I/O. Это и естьхвост нашего зверя. Но где именно он крепится внутри?

Блок питания это не просто трансформатор. Это сложный импульсный преобразователь, который превращает переменное напряжение 220В из розетки в постоянное напряжение нескольких линий (+12В, +5В, +3.3В), необходимых для работы материнской платы, процессора, видеокарты и других компонентов.

В современных и не очень корпусах существует два основных варианта расположения блока питания. И, как ни странно, этот, казалось бы, незначительный нюанс серьезно влияет на охлаждение и даже на общую стабильность системы.

Верхнее расположение: верхнее расположение: привет из прошлого

Это классическая, можно сказать,олдскульная компоновка, которая доминировала на рынке лет 10-15 назад, а сейчас встречается в основном в самых бюджетных офисных корпусах. Блок питания устанавливается в верхней части системного блока, прямо над материнской платой и процессорным кулером.

На первый взгляд, идея не лишена логики: вентилятор блока питания, работая на выдув, захватывает горячий воздух, поднимающийся от процессора и других компонентов, и помогает выводить его за пределы корпуса. Таким образом, БП выполняет роль дополнительного вытяжного вентилятора.

Плюсы такого подхода:

• Экономия на вентиляторах: Производители корпусов могли сэкономить на одном корпусном вентиляторе, переложив его функцию на БП.
• Компактность: В некоторых старых конструкциях это позволяло сделать корпус чуть ниже.
• Меньшая длина кабелей: БП находится ближе к основным потребителям энергии на материнской плате, что теоретически упрощает разводку проводов.

Однако минусы куда существеннее:

• Перегрев БП: Это главный и фатальный недостаток. Блок питания вынужден работать, вдыхая уже нагретый воздух от самых горячих компонентов системы. Это приводит к повышению его собственной рабочей температуры, что снижает КПД, сокращает срок службы его электронных компонентов (особенно конденсаторов) и заставляет вентилятор вращаться быстрее и громче.
• Высокий центр тяжести: Тяжелый БП наверху делает всю конструкцию менее устойчивой. Мелочь, но неприятно.
• Риск для комплектующих: В случае протечки системы жидкостного охлаждения, расположенной сверху, вся жидкость с большой вероятностью попадет именно в блок питания, что может привести к короткому замыканию и выходу из строя всей системы.

Личное наблюдение: я бы не рекомендовал корпуса с верхним расположением БП для сборки сколько-нибудь мощного игрового или рабочего компьютера. Это решение осталось в прошлом, и его использование сегодня оправдано лишь в системах с минимальным тепловыделением, например, в печатных машинках для офиса.

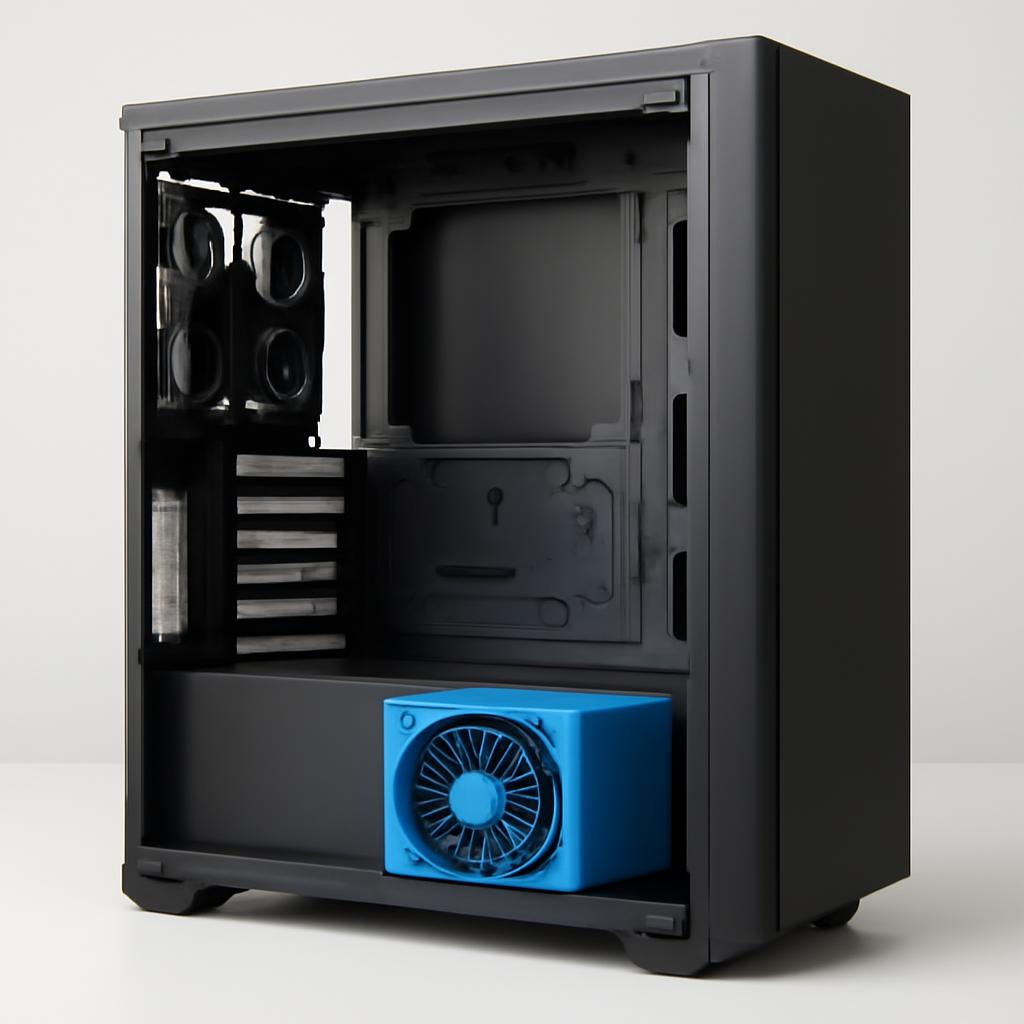

Нижнее расположение: современный стандарт

Практически все современные корпуса, от среднего ценового сегмента и выше, предлагают именно нижнее расположение блока питания. Он устанавливается на дне корпуса, часто в отдельном отсеке (кожухе), который скрывает и сам блок, и ворох неиспользуемых кабелей.

Выбор корпуса с нижним расположением БП это не прихоть эстета, а разумная инвестиция в долговечность и стабильность всей системы.

При такой компоновке блок питания живет своей, отдельной жизнью. Он забирает прохладный воздух снаружи через специальное вентиляционное отверстие на дне корпуса (обычно прикрытое пылевым фильтром), охлаждает свои компоненты и выдувает нагретый воздух назад, за пределы системного блока. Он никак не участвует в теплообмене основных компонентов системы и не страдает от их жара.

Преимущества очевидны:

• Идеальные условия работы для БП: Блок питания всегда получает холодный воздух, что обеспечивает его стабильную работу, высокий КПД, тишину (вентилятору не нужно работать на высоких оборотах) и долгий срок службы. Многие современные БП в таком режиме при низкой нагрузке вообще отключают вентилятор.
• Улучшенное охлаждение системы: Горячий воздух от видеокарты и процессора беспрепятственно поднимается вверх и выводится корпусными вентиляторами, ему не мешает раскаленная коробка БП.
• Эстетика и удобство сборки: Специальный кожух скрывает провода, делая внутреннее убранство ПК аккуратным. Это не только красиво, но и улучшает циркуляцию воздуха в основном отсеке.
• Устойчивость конструкции: Низкий центр тяжести делает корпус более стабильным.

Есть ли недостатки? Скорее, особенности:

• Требования к установке: Компьютер должен стоять на ножках достаточной высоты, чтобы обеспечить приток воздуха к БП. Ставить такой корпус прямо на ковер с длинным ворсом плохая идея.
• Пылевой фильтр: Его необходимо регулярно чистить, иначе приток воздуха к БП прекратится, и все преимущества сойдут на нет.
• Длина кабелей: Кабелю питания процессора (EPS 4+4 pin) приходится тянуться через весь корпус до разъема в верхней части материнской платы. Производители качественных БП это учитывают и делают провода достаточной длины, но с очень дешевыми моделями в больших корпусах могут возникнуть проблемы.

А что насчет ноутбуков и моноблоков? совсем другая история

С настольными ПК разобрались. Но ведь мир электроники ими не ограничивается. Где же прячется блок питания в более компактных устройствах? Здесь инженеры пошли по пути компромиссов, где во главе угла стоят размер и тепловыделение.

Ноутбуки: внешнийкирпич

Если вы владелец ноутбука, то вы точно знаете, где его блок питания. Это та самая увесистая черная коробочка (в народе кирпич илиадаптер), которая находится на проводе между розеткой и самим ноутбуком. Почему так?

В мире портативной техники каждый кубический сантиметр на счету. Вынос блока питания за пределы корпуса это компромисс между мощностью, размером и тепловыделением.

Все просто: блок питания штука довольно горячая. Разместить его внутри тонкого и компактного корпуса ноутбука означало бы создать дополнительный источник тепла рядом с процессором и видеочипом, которые и так работают на пределе температур. Это потребовало бы более громоздкой и шумной системы охлаждения и увеличило бы толщину устройства. Вынося БП наружу, инженеры убивают двух зайцев: экономят драгоценное место внутри и избавляются от серьезного источника нагрева. Сам ноутбук получает уже преобразованное постоянное напряжение нужного вольтажа. Внутри же остается только сложная цепь управления питанием и зарядки аккумулятора.

Моноблоки (all-in-one): два пути

С моноблоками ситуация интереснее. Эти устройства, где вся начинка компьютера спрятана в корпусе монитора, представляют собой гибрид между десктопом и ноутбуком. И подход к питанию у них тоже гибридный.

1. Внешний блок питания: Многие производители, особенно в погоне за минимальной толщиной корпуса (привет, Apple i Mac и его аналоги), используют тот же принцип, что и в ноутбуках. К моноблоку подключается внешний адаптер питания, а сам корпус остается тонким и изящным.
2. Внутренний блок питания: В более мощных или старых моделях моноблоков блок питания интегрирован внутрь корпуса. Обычно это плата нестандартной формы, разработанная специально под конкретную модель. Найти ее можно, разобрав устройство, но это задача не для новичка. Располагается она, как правило, в нижней части корпуса или сбоку, чтобы быть подальше от горячих зон процессора и видеокарты. Замена такого БП дело хлопотное и часто дорогое, так как найти оригинальную запчасть бывает непросто.

Таким образом, если в настольном ПК поиск и замена блока питания задача вполне стандартная, то в мире компактных устройств все гораздо сложнее и чаще всего требует обращения в сервисный центр.

Как выбрать правильный блок питания: путеводитель по ваттам, сертификатам и проводам

Итак, мы установили местонахождение нашегоподозреваемого. Но что делать, если он вышел из строя или вы собираете новый компьютер с нуля? Просто купитьтакой же илипервый попавшийся худшая из возможных стратегий. Выбор блока питания это фундамент стабильности и долговечности вашего ПК. Экономия здесь может обернуться не только сбоями в работе, но и выходом из строя дорогих комплектующих. Давайте разберемся в ключевых параметрах, на которые нужно смотреть в первую очередь.

Мощность (ватты): больше не всегда лучше

Первая характеристика, которая бросается в глаза это мощность, измеряемая в ваттах (Вт). Новички часто впадают в одну из двух крайностей: либо берут самый дешевый БП с минимальной мощностью, рискуя стабильностью, либо покупаюткиловаттник для системы, которой хватило бы и 500 Вт, переплачивая вдвойне при покупке и за счета на электричество.

Золотое правило здесь разумная достаточность плюс небольшой запас. Как рассчитать нужную мощность?

1. Оценитепрожорливость компонентов. Главные потребители энергии в современном ПК это процессор (CPU) и видеокарта (GPU). Их энергопотребление (TDP/TGP) всегда указывается в спецификациях. Сложите эти два значения.
2. Добавьте остальных. Накиньте еще примерно 50-100 Вт на материнскую плату, оперативную память, накопители, вентиляторы и подсветку.
3. Обеспечьте запас. Получившуюся сумму умножьте на 1.3-1.5. Этот запас в 30-50% нужен по трем причинам: Он покроет пиковые кратковременные скачки энергопотребления, которые не отражены в TDP. Он позволит блоку питания работать в режиме максимальной эффективности (обычно это 40-60% от номинальной нагрузки). Он даст вам возможность для будущего апгрейда без необходимости менять БП.

Для упрощения можно воспользоваться онлайн-калькуляторами мощности от производителей БП или комплектующих. Они помогут точнее учесть все нюансы вашей сборки.

Никогда не экономьте на мощности. Недостаток питания под нагрузкой приводит ксиним экранам смерти, внезапным перезагрузкам и даже физическому повреждению компонентов из-за нестабильного напряжения.

Сертификация 80 PLUS: не просто наклейка

Вы наверняка видели на коробках с блоками питания значки: 80 PLUS Bronze, Gold, Platinum... Что это такое? Это стандарт, который показывает энергоэффективность блока питания, или, проще говоря, его КПД (коэффициент полезного действия). Он показывает, какая доля энергии, взятой из розетки, доходит до комплектующих, а какая теряется в виде тепла.

Например, сертификат80 PLUS Bronze означает, что при нагрузке в 50% КПД блока будет не ниже 85%. То есть, если ваши компоненты потребляют 300 Вт, из розетки блок возьмет примерно 353 Вт. 53 Вт уйдут впустую, нагревая сам БП и комнату. У блока с сертификатом80 PLUS Gold при тех же условиях КПД будет около 90%, и на нагрев уйдет всего 33 Вт.

Чем выше уровень сертификата (Standard

• Экономия на электричестве. Меньше энергии теряется меньше счет за свет. Разница не огромная, но на дистанции в несколько лет она становится заметной.
• Меньше нагрев. Чем выше КПД, тем меньше БП греется. Это значит, что его вентилятор будет работать тише или не включаться вовсе при малых нагрузках.
• Выше качество компонентов. Как правило, для достижения высокого КПД производители используют более качественную и надежную элементную базу (транзисторы, конденсаторы). Поэтому сертификат 80 PLUS это еще и косвенный показатель общей надежности блока.

Для офисной или домашней системы вполне достаточнобронзового сертификата. Для мощной игровой сборки я бы настоятельно рекомендовал смотреть в сторонузолота это оптимальное соотношение цены и качества.

Кабели и модульность: порядок в доме

Из блока питания выходит целая россыпь проводов для подключения всех компонентов. И то, как они организованы, напрямую влияет на удобство сборки и внешний вид системы. По этому признаку БП делятся на три типа.

1. Немодульные. Все кабели жестко впаяны в корпус блока. Это самый дешевый вариант. Главный минус паутина из неиспользуемых проводов, которую приходится как-то прятать в корпусе. Это не только некрасиво, но и мешает нормальной циркуляции воздуха.
2. Полумодульные. Основные кабели (питание материнской платы 24-pin и процессора 4+4-pin) впаяны, а остальные (для видеокарты, дисков) отстегиваются. Это золотая середина: вы не сможете отсоединить то, что нужно в любом случае, но избавитесь от лишних периферийных кабелей.
3. Полностью модульные. Абсолютно все кабели отстегиваются. Это самый дорогой и удобный вариант. Идеален для эстетов, энтузиастов и тех, кто хочет использовать кабели в кастомной оплетке. Сборка с таким БП одно удовольствие.

Выбор здесь зависит от вашего бюджета и перфекционизма. Если собираете бюджетный ПК в глухом корпусе без окна, можно сэкономить и взять немодульную модель. Если важен порядок и хороший обдув полумодульная будет оптимальным выбором. Ну а для топовых сборок в красивых корпусах только полная модульность.

Сравнительная таблица для выбора БП

Эта таблица лишь ориентир. Всегда проверяйте требования к питанию вашей конкретной видеокарты и процессора, так как их аппетиты постоянно растут.

Форм-фактор и коннекторы: убедитесь, что всё сойдется

Предположим, вы определились с мощностью, выбрализолотой сертификат и решили раскошелиться на полностью модульную модель. Казалось бы, дело в шляпе. Но тут в игру вступает еще один важный, но часто упускаемый из виду параметр форм-фактор. Проще говоря, это стандарт, определяющий физические размеры блока питания и расположение его крепежных отверстий. Если вы купите БП неподходящего размера, он попросту не влезет в ваш корпус или его невозможно будет закрепить.

ATX: большой и универсальный

ATX (Advanced Technology e Xtended) это де-факто стандарт для подавляющего большинства настольных компьютеров. Если у вас корпус формата Mid-Tower или Full-Tower, с вероятностью 99% вам нужен именно ATX блок питания. Его стандартные размеры 150 мм в ширину и 86 мм в высоту. А вот глубина (длина) может варьироваться. Стандартная глубина 140 мм, но у более мощных моделей она может достигать 160, 180 и даже 220 мм. Это критически важный момент!

Всегда проверяйте максимальную допустимую длину блока питания в спецификациях вашего корпуса. Особенно если у вас компактный Mid-Tower с кожухом для БП слишком длинная модель может не поместиться или перекрыть отверстия для прокладки кабелей.

Блоки питания ATX предлагают самый широкий выбор мощностей, сертификатов и производителей. Благодаря большому размеру в них устанавливают крупные 120-мм или 140-мм вентиляторы, которые эффективно и тихо охлаждают компоненты.

SFX и SFX-l: сила в миниатюре

С ростом популярности компактных сборок (SFF Small Form Factor) набрал популярность и миниатюрный форм-фактор SFX. Эти блоки питания значительно меньше своих ATX-собратьев (типичные размеры 125 x 63.5 x 100 мм) и предназначены для установки в крошечные корпуса, где каждый миллиметр на счету. За компактность приходится платить: БП формата SFX, как правило, дороже аналогов ATX той же мощности и качества. Для их охлаждения используются вентиляторы меньшего диаметра (обычно 80-92 мм), которые для прокачки того же объема воздуха вынуждены вращаться быстрее, а значит, могут быть более шумными под нагрузкой.

SFX-L это компромиссный вариант. Он такой же по ширине и высоте, как SFX, но длиннее (130 мм вместо 100). Эта дополнительная длина позволяет установить более крупный и тихий 120-мм вентилятор. Однако перед покупкой нужно дважды проверить, поддерживает ли ваш SFF-корпус именно SFX-L, так как эти лишние 3 сантиметра могут оказаться критичными.

Сравнение популярных форм-факторов БП

Разъемы: что, куда и зачем?

Современный блок питания имеет целый набор коннекторов для питания различных устройств. Важно убедиться, что у выбранной вами модели есть все необходимые разъемы в нужном количестве.

• ATX 20+4 pin: Основной разъем для питания материнской платы. Он универсален и подходит как к старым 20-пиновым, так и к современным 24-пиновым разъемам.
• CPU (EPS) 4+4 pin: Питание процессора. На простых материнских платах используется 4-пиновый разъем, на более продвинутых 8-пиновый. Мощные платы для разгона могут требовать два таких разъема (8+8 pin). Убедитесь, что у вашего БП их достаточно.
• PCIe 6+2 pin: Самый важный разъем для геймеров. Он используется для питания видеокарт. Современные мощные видеокарты могут требовать один, два или даже три таких 8-пиновых коннектора. Внимательно изучите требования вашей видеокарты и сопоставьте их с количеством PCIe-кабелей у блока питания.
• SATA Power: Разъем для питания жестких дисков (HDD), твердотельных накопителей (SSD) и иногда корпусной периферии. Посчитайте, сколько у вас накопителей, и убедитесь, что разъемов хватит с запасом.
• Molex 4-pin: Устаревший разъем, который раньше использовался для питания HDD и приводов. Сегодня он встречается редко и нужен в основном для питания некоторых корпусных вентиляторов, контроллеров подсветки или помп систем жидкостного охлаждения. Наличие пары таких разъемов не повредит.

Особое внимание стоит уделить новому стандарту питания видеокарт 12VHPWR (или 12V-2x6). Он способен передавать до 600 Вт по одному кабелю и используется в топовых видеокартах последних поколений. Если вы планируете покупку такого ускорителя, есть смысл выбрать блок питания стандарта ATX 3.0, у которого этот разъем уже естьиз коробки, чтобы не возиться с громоздкими и потенциально небезопасными переходниками.

Признаки качественного БП: дьявол в деталях

Выбор по мощности и сертификату это лишь вершина айсберга. Два блока питания с одинаковыми характеристиками на бумаге могут быть абсолютно разными по качеству и надежности. Дешевые модели часто достигают заявленных показателей за счет упрощения схемотехники и использования компонентов низкого качества, что сокращает их срок службы и ставит под угрозу всю вашу систему. Вот на какиеневидимые параметры стоит обратить внимание.

Производитель и ОЕМ-платформа

Мир блоков питания устроен хитро. Брендов на полках магазинов десятки (Corsair, be quiet!, Cooler Master, Thermaltake, Deepcool и т.д.), но реальных производителей, которые разрабатывают и собираютначинку (платформу), гораздо меньше. Крупнейшие и наиболее уважаемые ОЕМ-производители это Seasonic, Super Flower, FSP, CWT, Delta Electronics. Многие именитые бренды заказывают у них платформы, иногда с собственными доработками, и продают под своим именем. Поэтому, выбирая БП, полезно почитать обзоры и узнать, кто является реальным производителем еговнутренностей. Блок на платформе от Seasonic или Super Flower почти всегда будет хорошим выбором, вне зависимости от логотипа на корпусе.

Схемотехника и конденсаторы

Не углубляясь в дебри электротехники, стоит знать один важный термин: DC-DC преобразователь. В современных качественных блоках питания напряжения +5В и +3.3В формируются из основной и самой мощной линии +12В с помощью этого преобразователя. Это обеспечивает их независимую стабилизацию и высокую точность, что критически важно для стабильной работы современных процессоров и материнских плат. В дешевых же моделях используется устаревшая групповая стабилизация, где напряжения на разных линиях взаимозависимы. При резком скачке нагрузки по одной линии (например, когда видеокарта в игре выходит на полную мощность) напряжение на других можетпросесть, вызывая сбои.

Еще один маркер качества конденсаторы. Фразаяпонские конденсаторы стала в обзорах синонимом надежности. И не зря. Компоненты от японских производителей (Nippon Chemi-Con, Rubycon, Nichicon) рассчитаны на работу при более высоких температурах (обычно 105°C) и имеют значительно больший ресурс, чем их тайваньские или китайские аналоги. Особенно важен качественный высоковольтный конденсатор во входной цепи он сглаживает пульсации и напрямую влияет на долговечность блока.

Защиты: ваш электронный телохранитель

Хороший блок питания должен не только питать, но и защищать. В его спецификациях всегда указывается перечень встроенных защит. Чем он полнее, тем лучше. Вот основные из них:

• OVP (Over Voltage Protection) защита от повышенного напряжения на выходе.
• UVP (Under Voltage Protection) защита от пониженного напряжения на выходе.
• OCP (Over Current Protection) защита от перегрузки по току по каждой линии.
• OPP (Over Power Protection) защита от перегрузки по суммарной мощности.
• SCP (Short Circuit Protection) защита от короткого замыкания.
• OTP (Over Temperature Protection) защита от перегрева.

Отсутствие полного пакета защит, особенно SCP и OTP, в дешевом блоке питания превращает его в бомбу замедленного действия. В случае неисправности он может не просто сгореть сам, но иутащить за собой материнскую плату, процессор и видеокарту.

Гарантия

Срок гарантии это самый простой и понятный для потребителя показатель уверенности производителя в своем продукте. Если на бюджетный блок питания дают гарантию 1-3 года, то на качественные модели от известных брендов она может составлять 5, 7, 10 и даже 12 лет. Длительная гарантия косвенно подтверждает, что в блоке используются надежные компоненты и современная схемотехника. Переплатив немного за модель с 10-летней гарантией, вы инвестируете в свое спокойствие на долгие годы.

Заключение

Мы совершили увлекательное путешествие в самое сердце нашего компьютера, чтобы найти и изучить егосиловую установку. Теперь вы знаете, где находится блок питания в разных устройствах, от классического настольного ПК до ноутбука, и понимаете, почему его расположение так важно. Вооружившись знаниями о мощности, сертификатах, форм-факторах и качестве компонентов, вы сможете сделать осознанный и правильный выбор.

Помните, что блок питания это не та деталь, на которой стоит экономить. Качественный и правильно подобранный БП это залог стабильной работы, тишины и долговечности всех компонентов вашей системы. Не бойтесь потратить время на изучение обзоров и сравнение моделей, ведь эта инвестиция окупится вашим спокойствием и бесперебойной работой компьютера на долгие годы. Действуйте осмысленно, и пусть ваша техника всегда будет полна энергии!
