Лебедки ручные для натяжения и позиционирования грузов: особенности безопасной работы

Ручные лебедки применяют при монтаже оборудования, перемещении тяжелых узлов, натяжении канатов и выверке конструкций. Небольшая скорость движения помогает контролировать операцию, однако не устраняет риски: натянутый канат накапливает энергию, а смещаемый объект может опрокинуться, сорваться с опоры или продолжить движение по инерции. Особенно важно различать тяговые и грузоподъемные операции. Не каждая модель, способная подтянуть груз по поверхности, рассчитана на его подъем и удержание над землей. Допустимые способы применения необходимо проверять по паспорту изготовителя.

Типы ручных лебедок и область применения

Для натяжения и контролируемого перемещения используют оборудование нескольких конструктивных типов:

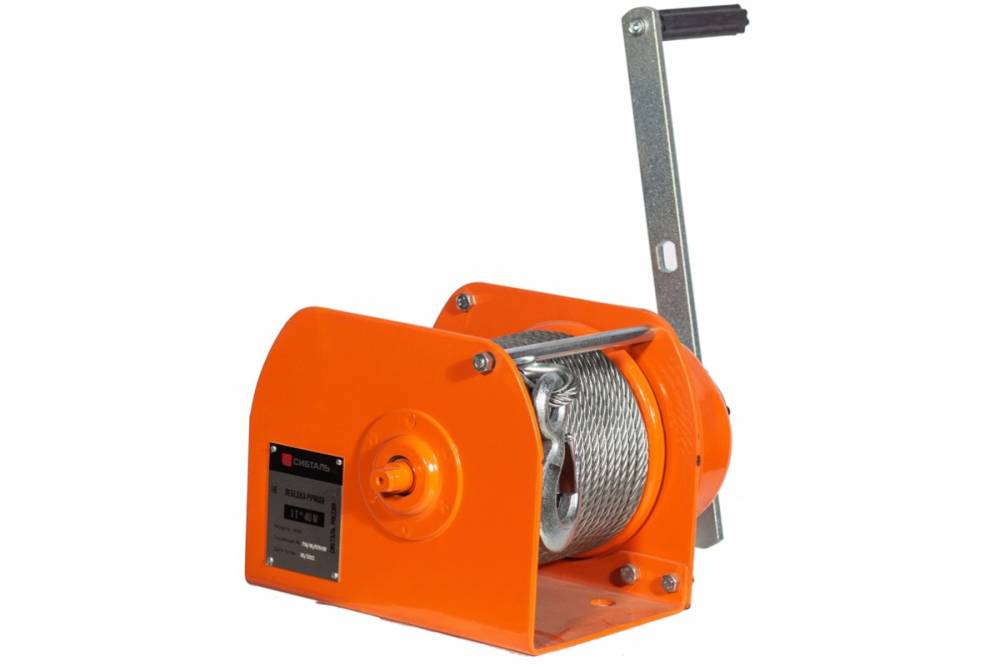

• Барабанные модели. Канат наматывается на барабан при вращении рукоятки. Такие устройства подходят для подтягивания груза по горизонтальной или наклонной поверхности, натяжения гибких элементов и выполнения повторяющихся операций на оборудованном рабочем месте.
• Рычажные канатные модели. Канат проходит через зажимной механизм, а тяговое усилие создается возвратно-поступательными движениями рычага. Конструкция удобна при монтаже, выверке и перемещении оборудования в стесненных условиях.
• Компактные модели с храповым механизмом. Барабан вращается с помощью рукоятки, а храповой механизм препятствует его самопроизвольному обратному ходу. Такое оборудование используют для несложных тяговых и натяжных операций в пределах паспортной нагрузки.

Выбирая лебедки ручные, необходимо учитывать не только указанное изготовителем тяговое усилие, но и характер работы. Оборудование, удобное для натяжения троса, может оказаться неподходящим для точной выверки крупного станка или перемещения груза по наклонной поверхности.

Различия между тяговыми и подъемными операциями

Натяжение представляет собой создание и поддержание требуемого усилия в канате, тросе либо перемещаемой конструкции. При позиционировании груз контролируемо смещают в заданном направлении, например совмещают отверстия оборудования с фундаментными креплениями. Подъем предполагает, что объект полностью или частично отрывается от опорной поверхности и удерживается механизмом.

Тяговое усилие и грузоподъемность — не взаимозаменяемые характеристики. Тормоз, канат, барабан, крюк и крепление тяговой модели могут быть не рассчитаны на удержание подвешенного объекта. Поэтому разрешение на подъем нельзя определять по внешнему виду устройства или заявленной тяге. Если подъем и удержание груза прямо не предусмотрены паспортом, применять лебедку для этой цели нельзя. Подъем людей тяговой моделью также недопустим.

Критерии выбора оборудования

Расчет начинают не с массы объекта, а с определения усилия, необходимого для его перемещения. На горизонтальной поверхности оно зависит прежде всего от трения, состояния основания, наличия колес, направляющих или роликов. На уклоне к сопротивлению добавляется составляющая веса груза, направленная вниз по поверхности. Загрязненные направляющие, деформированные колеса и преодоление порогов могут существенно увеличить нагрузку.

Параметры для проверки перед покупкой

• допустимое тяговое усилие и предусмотренный изготовителем запас;
• масса груза и расчетное сопротивление перемещению;
• угол наклона и состояние рабочей поверхности;
• направление каната и вероятность боковой нагрузки;
• рабочая длина, конструкция и диаметр каната;
• наличие тормоза, стопорного или храпового механизма;
• допустимые продолжительность и режим работы;
• прочность основания, анкера и точки присоединения к грузу.

Запас по тяговому усилию не следует назначать произвольно. Его определяют с учетом условий эксплуатации и требований паспорта. Если фактическое сопротивление невозможно достоверно рассчитать, необходимо изменить схему перемещения, использовать ролики или подобрать оборудование совместно с техническим специалистом.

Осмотр лебедки и подготовка площадки

До начала работы проверяют корпус, раму, рукоятку, барабан, привод, крюк, предохранительную защелку и крепежные детали. Деформации, трещины, значительный износ, люфт соединений и следы нештатного ремонта являются основаниями для прекращения эксплуатации до осмотра компетентным специалистом.

Канат осматривают по всей доступной длине. На нем не должно быть заломов, сплющенных участков, коррозионных повреждений, оборванных проволок и нарушений концевой заделки. Точные признаки браковки определяют по паспорту и применимой документации.

Отдельно проверяют работу тормоза или механизма стопорения без приложения полной нагрузки. Лебедку закрепляют на основании, прочность и устойчивость которого подтверждены расчетом. Ее устанавливают по направлению тяги, чтобы канат не сходил с барабана и не нагружал элементы конструкции сбоку.

С траектории груза удаляют препятствия, опасную зону освобождают от людей. На уклоне заранее устанавливают упоры либо подготавливают другой независимый способ фиксации объекта.

Порядок натяжения и точного перемещения

Сначала лебедку надежно крепят к рассчитанной точке, после чего канат присоединяют к предусмотренному силовому элементу груза. Использовать кожухи, трубопроводы, ограждения и случайные выступающие детали в качестве точки крепления нельзя. Крюк должен располагаться без перекоса, а его защелка — закрываться.

Слабину каната выбирают плавно. После появления небольшого предварительного натяжения работу останавливают и повторно проверяют:

• крепление лебедки и состояние основания;
• посадку крюка и надежность точки присоединения;
• направление и укладку каната;
• устойчивость груза, опор и направляющих;
• отсутствие работников в опасной зоне.

Если отклонений нет, перемещение продолжают без рывков и ударов по рукоятке. При точном позиционировании груз смещают короткими шагами, останавливая его для контроля положения. Оператор не должен удерживать объект руками, направлять его ногами или находиться между грузом и неподвижной конструкцией.

Изменять направление тяги можно с помощью монтажного блока, если блок, канат, точки крепления и вся схема заранее рассчитаны. Следует учитывать, что полиспастная или отклоняющая схема меняет величину и направление сил, действующих на крепления. Самовольное добавление блока способно перегрузить анкер даже при допустимой нагрузке на лебедку.

После достижения нужного положения груз фиксируют независимыми упорами, крепежом или другим предусмотренным средством. Только затем натяжение постепенно снимают. Перед отсоединением каната необходимо убедиться, что объект не опрокинется и не начнет самопроизвольное движение.

Границы опасной зоны

Опасной следует считать не только непосредственную траекторию груза, но и пространство вдоль натянутого каната. При разрыве канат может резко отскочить, а разрушенный крюк или элемент крепления — переместиться с большой скоростью. Находиться перед грузом, позади него либо между лебедкой и объектом недопустимо.

Оператор занимает устойчивое положение сбоку от предполагаемой траектории, сохраняя доступ к рукоятке и обзор рабочей зоны. Если положением груза управляет отдельный работник, участники заранее согласовывают короткие однозначные команды. При потере визуальной или голосовой связи операция должна быть остановлена.

Ошибки, приводящие к аварийным ситуациям

Наиболее опасны действия, увеличивающие нагрузку сверх расчетной или лишающие оператора контроля над объектом:

• превышение допустимого тягового усилия;
• увеличение длины рукоятки трубой или другим удлинителем;
• рывки и удары по рычагу;
• боковое натяжение и неправильная навивка каната;
• крепление за элементы с неподтвержденной прочностью;
• эксплуатация поврежденного каната или крюка без исправной защелки;
• нахождение людей на траектории груза и линии натяжения;
• оставление натянутого каната без контроля;
• подъем груза тяговой моделью без разрешения изготовителя.

Труба на рукоятке особенно опасна: она позволяет создать усилие, которое конструкция лебедки может не выдержать. Требования к лебедкам при работах на высоте также предусматривают запрет эксплуатации при ненадежном закреплении, неисправном тормозе, ненадежной фиксации каната или его неправильной навивке.

Условия безопасного выполнения работ

Безопасность зависит от исправности лебедки, правильного определения тягового усилия, надежности обеих точек крепления и организации рабочей зоны. Оборудование выбирают по назначению, направлению тяги, условиям перемещения и допустимому режиму, а не только по массе объекта. Перед работой необходимо изучить паспорт, осмотреть канат и механизмы, проверить выбранную схему под предварительной нагрузкой. После позиционирования груз следует зафиксировать независимым способом и лишь затем плавно снять натяжение с каната.
